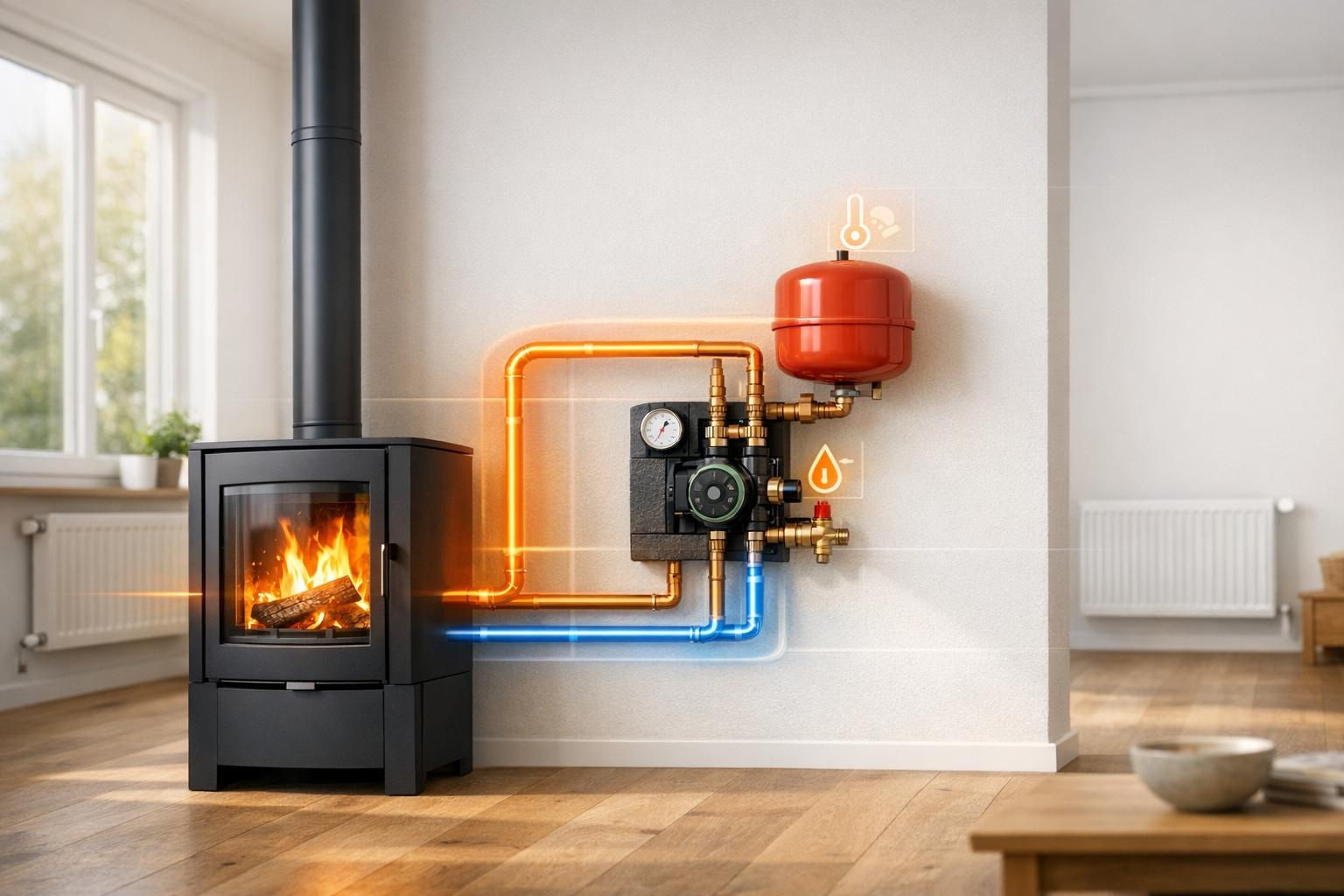

Houtkachel aansluiten op de cv: zo werkt het en wat kost het?

Het aansluiten van een houtkachel op je centrale verwarming kan je energiekosten flink verlagen en biedt een warm huis met een duurzame oplossing. De warmte van de kachel wordt via een warmtewisselaar verspreid naar radiatoren of vloerverwarming. Dit vereist wel technische aanpassingen zoals een pompset en een geschikte schoorsteen. De kosten variëren tussen de €6.000 en €9.000, inclusief installatie, maar de besparing op je gasrekening kan oplopen tot 50%. Een professionele installateur is essentieel voor een veilige en efficiënte installatie.

Materialen en gereedschap die je nodig hebt

Benodigde componenten

Voor je installatie gebruik je een cv-houtkachel met een ingebouwde warmtewisselaar als basis. Een goede optie is de Viking Choice Wood Stove 12KW. Let erop dat de kachel gecertificeerd is voor een gesloten systeem van 3 bar, wat standaard is in Nederland.

Een pompset is onmisbaar voor een goede watercirculatie. Zo’n set bevat een pomp, een bypass met een mengventiel (ingesteld op 60 graden), afsluiters met thermometers en een terugslagklep. Bij gesloten systemen is een ingebouwde koelspiraal verplicht om oververhitting te voorkomen.

Verder heb je minimaal twee cv-leidingen van 22 mm nodig. Als de warmtevraag van je radiatoren of vloerverwarming lager is dan het vermogen van de kachel, overweeg dan een buffervat. Een Laddomat-ventielunit kan helpen om de waterstroming beter te regelen en zorgt ervoor dat de pomp pas begint te werken als de kachel de juiste temperatuur bereikt.

Controleer of je schoorsteen voldoet aan de eerder genoemde eisen. Voor wandbescherming zijn brandwerende platen, zoals Promatect, nodig om de muur achter de kachel te beschermen tegen hitteschade.

Installatietools

Als je alle benodigde onderdelen hebt verzameld, zorg dan dat je de juiste gereedschappen bij de hand hebt. Voor het aansluiten van de cv-leidingen zijn pijptangen essentieel, en je hebt ook afsluiters en koppelingen nodig voor de waterverbindingen. Denk ook aan veiligheidsuitrusting, zoals hittebestendige handschoenen en een veiligheidsbril, om veilig te kunnen werken. Plaats de kachel op minimaal 10 cm afstand van de achterwand en 80 cm van objecten aan de voorkant.

Omdat de installatie specifieke kennis vereist van hydraulische systemen en veiligheidskleppen, is het verstandig om een professionele installateur in te schakelen in plaats van het zelf te proberen. Dit zorgt niet alleen voor een veilige, maar ook een efficiënte werking van je systeem.

sbb-itb-4ad2c61

Installatie en aansluiting CV-houtkachel | Doe-het-zelf

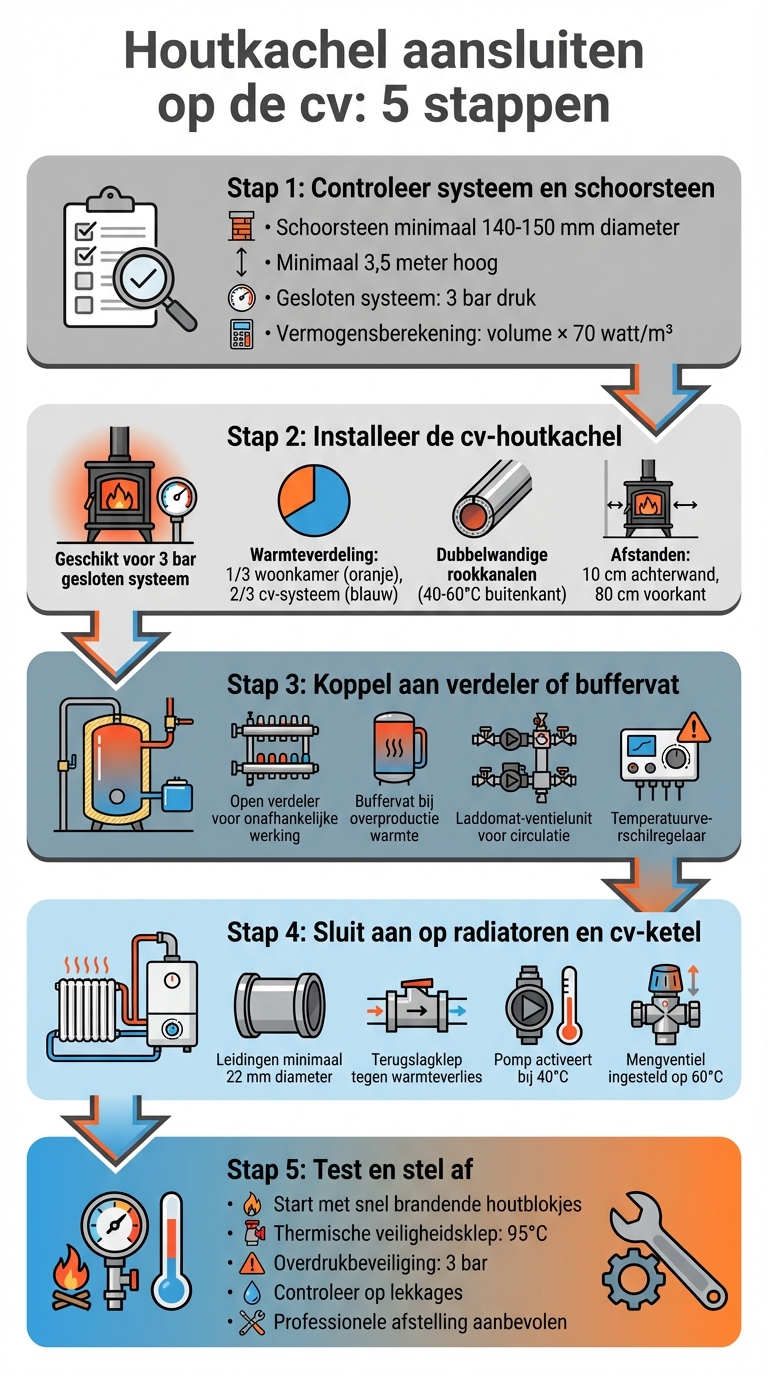

Hoe sluit je een houtkachel aan op de cv?

Stap 1: Controleer je huidige verwarmingssysteem en schoorsteen

Begin met een grondige controle van je schoorsteen en verwarmingssysteem. Voor een goede werking moet de schoorsteen een minimale diameter van 140 mm hebben (150 mm is gebruikelijk) en minstens 3,5 meter hoog zijn om voldoende trek te garanderen. Wil je weten hoeveel vermogen je nodig hebt? Bereken het door het volume van de ruimtes die je wilt verwarmen te vermenigvuldigen met 70 watt per kubieke meter.

Daarnaast is het belangrijk om te checken of je cv-systeem een gesloten systeem is met een druk van 3 bar, wat in Nederland de standaard is. Open systemen met expansievaten komen tegenwoordig minder vaak voor, maar het is goed om dit te verifiëren.

Stap 2: Installeer de cv-houtkachel of warmteterugwinunit

Plaats de houtkachel op de gekozen plek en zorg ervoor dat deze geschikt is voor een gesloten systeem met een druk van 3 bar. Kies een model dat ongeveer 1/3 van de warmte afgeeft aan de woonkamer en 2/3 aan het cv-systeem. Dit zorgt voor een gelijkmatige verdeling van de warmte.

"De ideale CV houtkachel geeft 1/3 deel van de warmte aan de woonkamer af en 2/3 deel aan het CV systeem." - Nordic Fire

Monteer daarna de rookgasafvoer met een lichte opwaartse helling en beperk het aantal bochten voor een goede trek. Gebruik dubbelwandige rookkanalen, die aan de buitenkant een temperatuur van ongeveer 40° tot 60°C bereiken. Zodra de kachel en rookgasafvoer correct zijn geïnstalleerd, kun je beginnen met het aansluiten op het cv-systeem.

Stap 3: Koppel aan een open verdeler of buffervat

Sluit de kachel aan op het cv-systeem via een open verdeler. Dit zorgt ervoor dat de houtkachel en de gasketel onafhankelijk van elkaar kunnen werken. Zo kun je beide systemen tegelijkertijd of apart gebruiken.

Als de kachel meer warmte produceert dan de radiatoren nodig hebben, is een buffervat essentieel. Een temperatuurverschilregelaar activeert de pomp op basis van het verschil tussen de temperatuur in de kachel en het buffervat. Een Laddomat-ventielunit zorgt ervoor dat het water in de kachellus blijft circuleren totdat het de juiste temperatuur bereikt, waarna koud water uit het buffervat wordt toegevoegd.

Stap 4: Sluit aan op radiatoren en cv-ketel

Verbind de kachel met leidingen van minimaal 22 mm diameter aan de hoofdleidingen van je cv-systeem, dichtbij de primaire cv-ketel. Dit voorkomt dat er ‘dode zones’ ontstaan, waar radiatoren onvoldoende warmte krijgen door slechte circulatie. Installeer een terugslagklep om te voorkomen dat de kachel warmte verliest, alsof het een extra radiator is.

De pomp wordt meestal geactiveerd bij een temperatuur van 40°C. Stel het mengventiel in op 60°C om condensvorming en ophoping van creosoot in de schoorsteen te voorkomen. Zodra alle verbindingen zijn gelegd, kun je het systeem testen.

Stap 5: Test en stel het systeem af

Steek de kachel aan met kleine, snel brandende houtblokjes in plaats van hardhout. Dit helpt om snel de bedrijfstemperatuur te bereiken en vermindert condensvorming. Controleer of de thermische veiligheidsklep goed werkt; deze opent bij 95°C en laat koud water door de koelspiraal stromen. Zorg er ook voor dat de overdrukbeveiliging is ingesteld op 3 bar en dichtbij de kachel is geplaatst.

Controleer alle aansluitingen op lekkages en stel de pomp nauwkeurig af. Het systeem moet de juiste druk behouden en de warmte gelijkmatig over alle radiatoren verdelen. Deze precieze afstelling is belangrijk om de warmte optimaal te benutten en energie te besparen. Gezien de technische complexiteit van deze installatie is het verstandig om een professional in te schakelen.

Technische eisen en veiligheidscontroles

Om een warmtedistributiesysteem veilig en efficiënt te laten werken, moet elke aansluiting voldoen aan strikte technische en veiligheidsnormen. Deze eisen sluiten nauw aan bij de eerder besproken installatiematerialen en installatiemethodes. De installatie moet in lijn zijn met het Besluit bouwwerken leefomgeving (Bbl). Gemeentes mogen geen aanvullende eisen stellen of bijvoorbeeld houtkachels verbieden, zolang aan de landelijke bouwvoorschriften wordt voldaan.

Veiligheidsafstanden spelen een cruciale rol. Houd altijd de eerder genoemde minimale afstanden in acht, zoals een afstand van minstens 30 cm tussen de kachel en apparaten zoals televisies. Bescherm bovendien de muur achter de kachel met brandwerende platen, zoals Promatect, om schade door stralingswarmte te voorkomen. Nadat de basisveiligheidsmaatregelen zijn besproken, volgt hier een overzicht van de specifieke onderdelen die zorgen voor een veilige werking van het systeem.

Druk- en temperatuurregeling

Voor een veilige werking van je cv-houtkachel zijn de volgende onderdelen onmisbaar:

• Veiligheidsventiel (€12,95): Dit ventiel voert automatisch water af wanneer de druk hoger wordt dan 3 bar.
• Thermisch veiligheidsventiel (€95,00): Dit ventiel activeert bij temperaturen boven de 97°C.
• Automatisch vulventiel (€72,50): Hiermee blijft de druk in het systeem op minimaal 1,9 bar.
• Mengventiel: Stel dit in op 60°–61°C om condensvorming en corrosie te voorkomen.
• Circulatiepomp (bijvoorbeeld Grundfos Alpha2): Deze pomp moet altijd horizontaal worden geïnstalleerd voor optimale werking.

Een cv-houtkachel mag nooit zonder wateraansluiting worden gebruikt. Dit kan namelijk permanente schade veroorzaken en zorgt ervoor dat de garantie vervalt. Zorg daarnaast voor een afvoer naar het riool, zodat veiligheidskleppen overtollig water kunnen lozen bij overdruk of oververhitting. Tot slot is een automatische ontluchter (€24,50) essentieel om lucht uit de leidingen te verwijderen en een goede watercirculatie te garanderen.

Gezien de technische complexiteit en de strenge veiligheidsvoorschriften is het sterk aan te raden om de installatie door een professional te laten uitvoeren. Een gecertificeerde installateur kan alle controles zorgvuldig uitvoeren en ervoor zorgen dat de componenten correct worden gemonteerd en afgesteld volgens de geldende normen.

Wat kost het?

Het is niet alleen belangrijk om naar de technische kant van een cv-houtkachel te kijken, maar ook om een goed beeld te hebben van de kosten. De totale investering bestaat uit verschillende onderdelen. Voor een vrijstaande cv-houtkachel betaal je meestal tussen de €4.000 en €6.000, terwijl een inbouwkachel doorgaans tussen de €6.000 en €9.000 kost. Bij een inbouwinstallatie kun je rekenen op een gemiddelde totaalprijs van ongeveer €8.000.

Materiaalkosten

Naast de houtkachel zelf zijn er extra materialen nodig om alles veilig en efficiënt aan te sluiten. Een complete pompset is een van de belangrijkste onderdelen. Deze set bevat een pomp, een bypass met een 60° mengventiel, thermometers en een terugslagklep. Als je systeem niet voldoende warmte kan afvoeren via radiatoren of vloerverwarming, kan een buffervat ook nodig zijn.

Arbeidskosten

De installatie door een professional neemt vaak meerdere dagen in beslag. De kosten hiervoor liggen tussen de €2.000 en €4.500, afhankelijk van hoe ingewikkeld jouw systeem is en of je kiest voor een vrijstaande of inbouwkachel. Door de technische eisen en strenge veiligheidsvoorschriften is het vrijwel onmogelijk om dit zelf te doen.

Energiebesparing

Hoewel de initiële investering aanzienlijk is, levert het gebruik van een houtkachel op de lange termijn flinke besparingen op. Je kunt tot 50% besparen op je energierekening. Een goed geïsoleerde woning verbruikt gemiddeld 7,5 m³ hout per jaar, wat neerkomt op een jaarlijkse kost van €750. Ter vergelijking: dezelfde hoeveelheid warmte via aardgas kost ongeveer €2.025. Hierdoor kan de investering zichzelf terugverdienen door lagere stookkosten en meer comfort.

Kostenvergelijkingstabel

Hieronder vind je een overzicht van de belangrijkste kostenposten:

Conclusie

Kort gezegd biedt deze installatie niet alleen technische voordelen, maar ook aanzienlijke besparingen en een milieuvriendelijke verwarmingsoplossing. Het aansluiten van een houtkachel op je centrale verwarming is een ingewikkelde klus die door een professional moet worden uitgevoerd. Het systeem verspreidt warmte door je hele huis via radiatoren en vloerverwarming en is daarnaast 100% CO2-neutraal in vergelijking met gasverwarming.

Hoewel de initiële kosten hoog kunnen zijn, zorgen de jaarlijkse besparingen op je energierekening ervoor dat de investering zichzelf na verloop van tijd terugverdient. Hierdoor is hout op dit moment de goedkoopste optie om je huis te verwarmen.

Een correcte installatie is cruciaal. Denk hierbij aan een pompset met een 60° mengventiel, een schoorsteen van minimaal 3,5 meter en het naleven van veiligheidsvoorschriften. Een ervaren installateur zorgt ervoor dat het systeem veilig en efficiënt werkt en dat de warmte gelijkmatig wordt verdeeld.

Daarnaast levert een Ecodesign 2022-gecertificeerde kachel met een rendement van 85% tot 93% maximale efficiëntie. Dit type kachel verbruikt tot 25% tot 30% minder hout dan oudere modellen. Dit betekent niet alleen directe besparingen, maar ook meer onafhankelijkheid op het gebied van energie.

FAQs

Heb ik een buffervat nodig?

Of een buffervat nodig is, hangt af van hoe je verwarmingssysteem is ingericht en hoeveel warmte je woning nodig heeft. Bij lage-temperatuurverwarming, zoals vloerverwarming, of als je warmte wilt opslaan voor later gebruik, is een buffervat een slimme keuze. Het helpt om warmte efficiënter te benutten en zorgt voor een stabiele temperatuur, vooral bij systemen waar de warmteproductie niet constant is.

Kan mijn huidige cv-ketel blijven werken naast de houtkachel?

Ja, je kunt je huidige cv-ketel blijven gebruiken in combinatie met een cv-houtkachel. Een cv-houtkachel verwarmt water via een warmtewisselaar, waarna dit met behulp van een pompset door het verwarmingssysteem wordt gecirculeerd. Beide systemen kunnen probleemloos samenwerken. De cv-ketel fungeert daarbij als de hoofdverwarming, terwijl de houtkachel extra warmte toevoegt.

Het is wel belangrijk om te zorgen voor een correcte installatie. Dit voorkomt mogelijke storingen en zorgt ervoor dat beide systemen optimaal functioneren.

Welke vergunningen of regels gelden in Nederland?

In Nederland zijn er duidelijke regels voor het gebruik en de installatie van houtkachels, vooral wanneer deze worden aangesloten op de centrale verwarming (CV). Een van de belangrijkste eisen is dat je alleen schoon, onbehandeld hout mag gebruiken om te stoken. Dit helpt niet alleen om schadelijke emissies te verminderen, maar voorkomt ook schade aan de kachel en het milieu.

Daarnaast moet je rekening houden met veiligheidsafstanden. Dit betekent dat je de kachel op een veilige afstand van brandbare materialen plaatst en zorgt voor een goede ventilatie in de ruimte. Ook is het belangrijk om lokale stookverboden te respecteren, bijvoorbeeld tijdens periodes van slechte luchtkwaliteit.

Extra eisen voor CV-houtkachels

Als je een houtkachel op de CV wilt aansluiten, zijn er aanvullende technische eisen. Zo heb je een pompset nodig om de warmte efficiënt door het systeem te verspreiden. Dit vereist een zorgvuldige installatie en vaak ook specifieke aanpassingen aan je verwarmingssysteem.

Het is verstandig om altijd de lokale regelgeving te controleren. Bij twijfel kun je het beste contact opnemen met je gemeente of een specialist inschakelen. Zij kunnen je adviseren over de juiste installatie en het naleven van de regels.
